Plooigereedschap

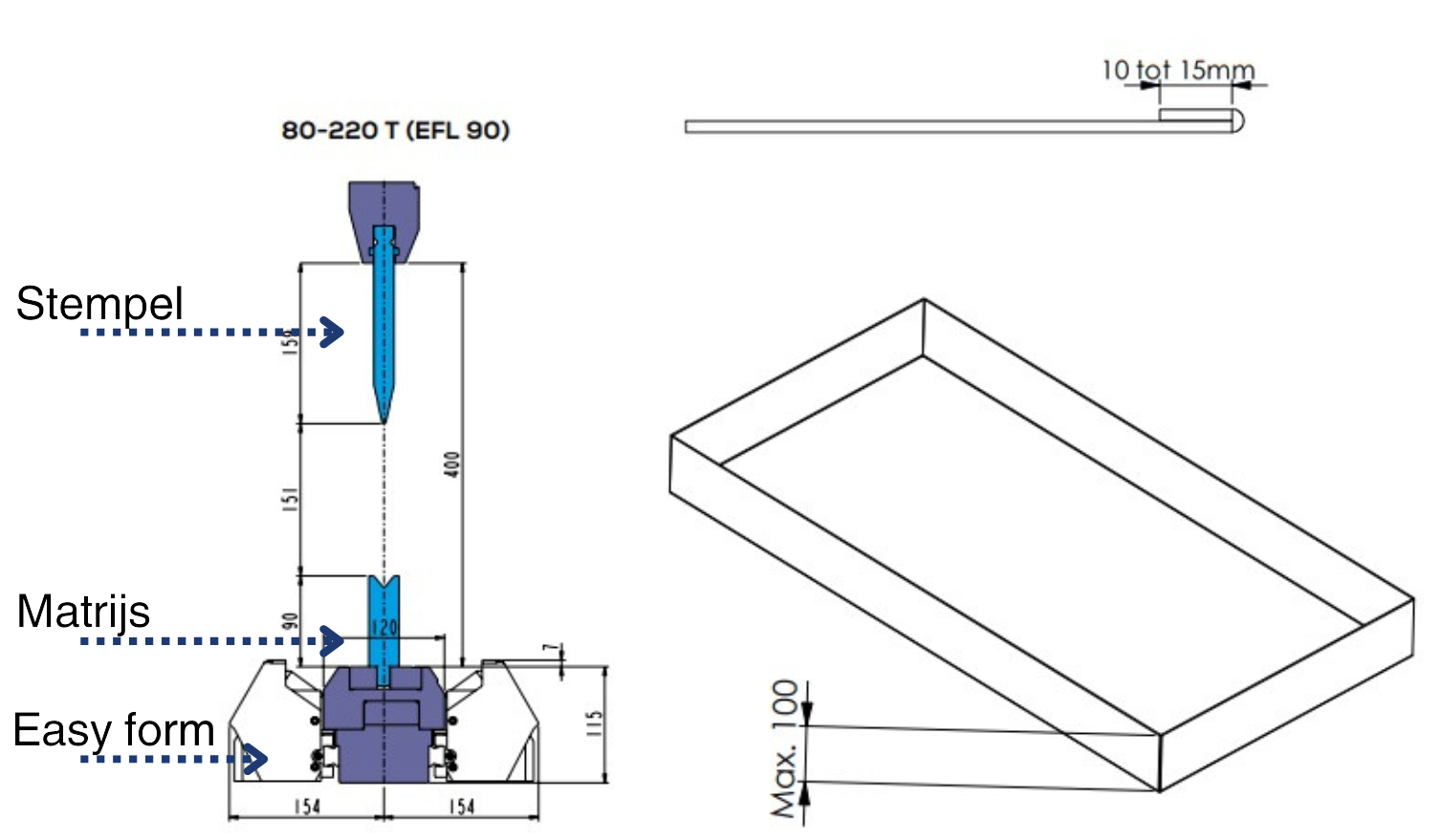

Zijaanzicht plooibank en plooimogelijkheden

Onderstaande figuur toont het zijaanzicht van onze plooibank. De keuze van stempels en matrijzen is afhankelijk van de specifieke opdracht en het gewenste eindresultaat. Bij Frank de Sy NV hebben we diverse mogelijkheden om aan uw plooibehoeften te voldoen.

Plooimogelijkheden: bakken en U-vormen

Voor het plooien van bakken of deksels met vier geplooide zijden gelden de volgende specificaties:

Maximale hoogte: 100 millimeter, dit om botsingen in de machine te voorkomen.
Plooien groter dan 100 millimeter: Indien de zijden hoger zijn dan 100 mm, kan het werkstuk opgesplitst worden in een U-vorm met twee zijkanten voor een efficiëntere verwerking.
Precisie met Easy Form: Voor plooien langer dan 30 millimeter wordt de hoek tijdens het plooien gemeten met de Easy Form technologie. Dit systeem meet continu de plooihoek tijdens het proces, waardoor de nauwkeurigheid en consistentie van elke plooi gewaarborgd zijn.

Deze werkwijze zorgt ervoor dat elk werkstuk perfect aansluit bij uw specificaties en vereisten. Onze geavanceerde technologieën en brede keuze aan stempels en matrijzen stellen ons in staat om een breed scala aan plooitaken uit te voeren, altijd met de hoogste precisie.

Toedrukken behoort ook tot de mogelijkheden, dit is mogelijk tot een dikte van 3 millimeter en een maximale lengte van 15 millimeter.

Stempels en matrijzen

STEMPEL J10 R1

Onze plooibank is uitgerust met stempels die het meest worden gebruikt voor een breed scala aan toepassingen.
Deze stempels zijn bijzonder geschikt voor het plooien van deelstukken zoals bakjes, en worden voornamelijk ingezet voor materialen tot een dikte van 6 millimeter.

Kenmerken en capaciteiten:

Dikte van het materiaal: beste voor materialen tot 6 mm dik.
Lengtecapaciteit: Deze stempels kunnen lengtes van 20 mm tot 3000 mm verwerken, wat ze uitermate flexibel maakt voor diverse plooiprojecten.

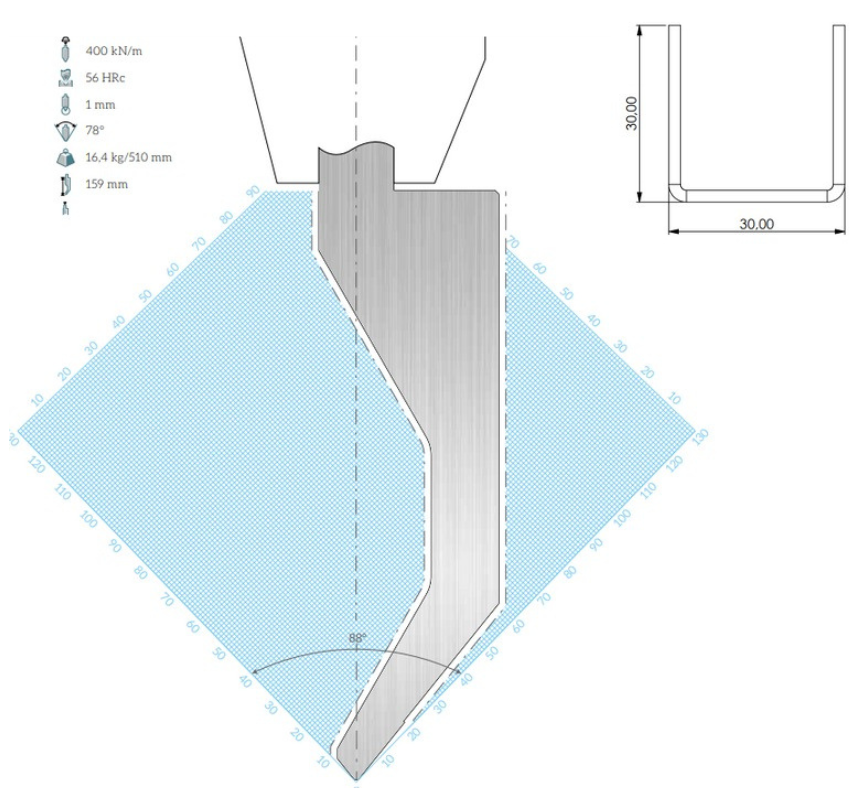

STEMPEL R10 R2

Naast onze veelgebruikte stempels hebben we ook specialistische stempels die worden ingezet voor specifieke toepassingen. Deze stempels zijn vooral nuttig voor langere benen die anders moeilijk te plooien zouden zijn.

Kenmerken en capaciteiten

Langere benen: Deze stempels worden voornamelijk gebruikt wanneer de benen van een werkstuk te lang zijnom met de standaard stempels te plooien. Als het met deze stempels ook niet mogelijk is, wordt er gekozen voor een valse plooi als alternatief.
U-profielen: Voor het plooien van U-profielen met afmetingen 30/30/30 worden deze stempels ingezet. Als het
mogelijk is om te plooien met afmetingen 20/30/20, gebruiken wij echter de snellere stempel J10.
Beschikbaarheid: We beschikken over 6 stuks van deze specialistische stempels, elk met een lengte van 508
mm.

Hoewel deze stempels minder vaak worden gebruikt, bieden ze oplossingen voor specifieke uitdagingen en
zorgen ze ervoor dat wij ook complexere plooivormen kunnen realiseren.

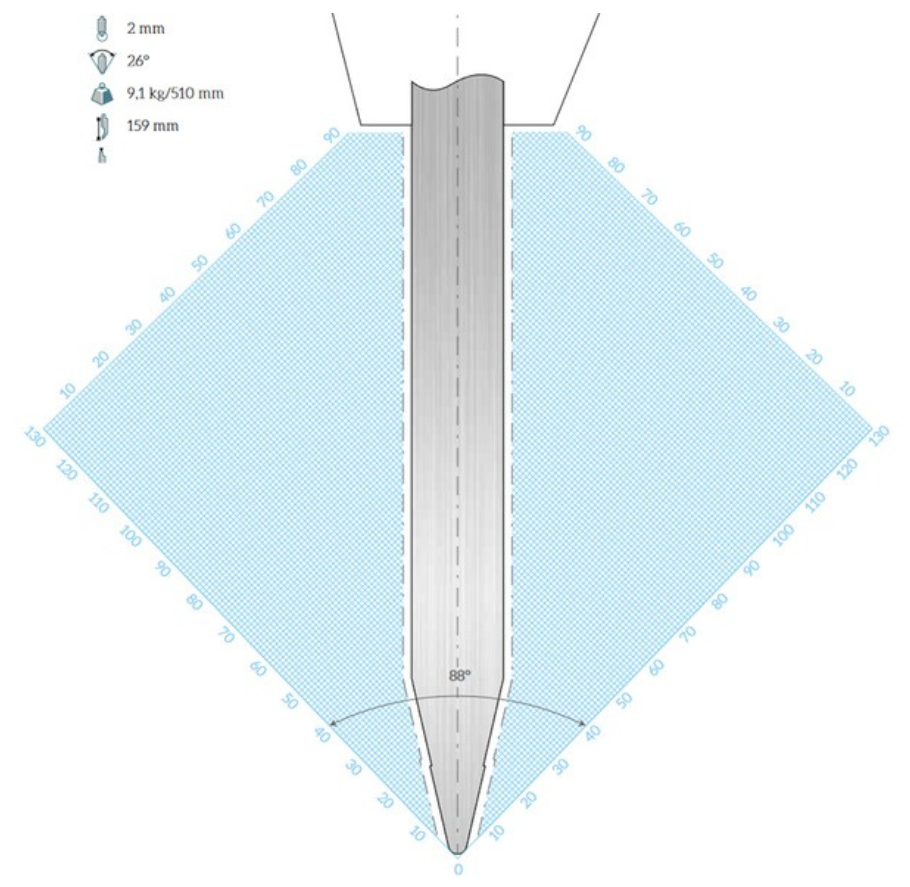

STEMPEL D10 R1

Voor het plooien van zwaardere materialen vanaf 6 mm dikte en traanplaten maken wij gebruik van specifieke, robuuste stempels.

Kenmerken en capaciteiten

Sterkere stempels: Deze stempels zijn sterker en specifiek ontworpen voor het plooien van materialen dikker dan 6 mm. Door hun robuuste constructie kunnen ze zwaardere plooitaken aan die met standaard stempels niet mogelijk zijn.
Radius van 2 mm: De stempels hebben een radius van 2 mm, waardoor ze geschikt zijn voor het plooien van dikkere platen en het behoud van de gewenste plooihoek en vorm.
Gebruik bij traanplaten: Deze stempels worden ook ingezet bij het plooien van traanplaten, waarbij extra kracht en precisie vereist zijn om de unieke textuur van het materiaal correct te verwerken.

Met deze stempels kunnen wij ook zware en uitdagende projecten aan, waarbij precisie en sterkte
hand in hand gaan.

Matrijzen

De juiste opening van de matrijs wordt berekend aan de hand van de dikte van het materiaal, vermenigvuldigd met 8. Bijvoorbeeld: voor een materiaal met een dikte van 4 mm geldt de berekening 4 mm x 8 = 32 mm, wat resulteert in de keuze voor
een V-matrijs van 30 mm, aangezien deze beschikbaar is in ons assortiment. De minimumwaarde voor deze vuistregel is 5, waardoor ook bij dunnere materialen altijd een geschikte matrijs wordt gekozen.

Soorten matrijzen

We beschikken over twee soorten matrijzen om aan verschillende plooibehoeften te voldoen:

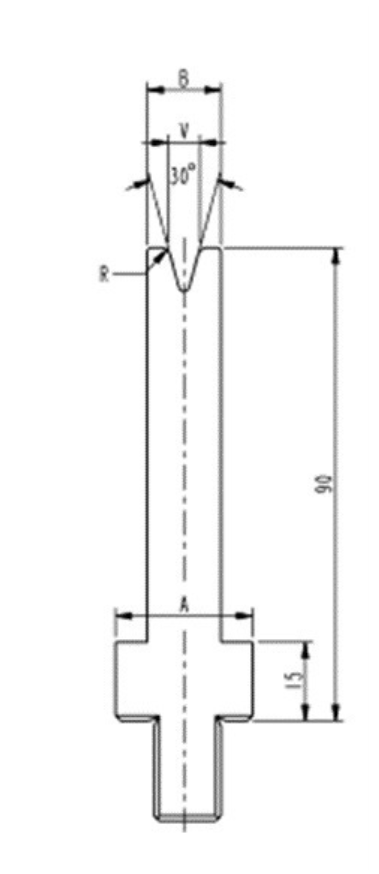

Matrijzen met een opening van 30°: Geschikt voor kleinere plooien en specifieke toepassingen waar een scherpere hoek nodig is.

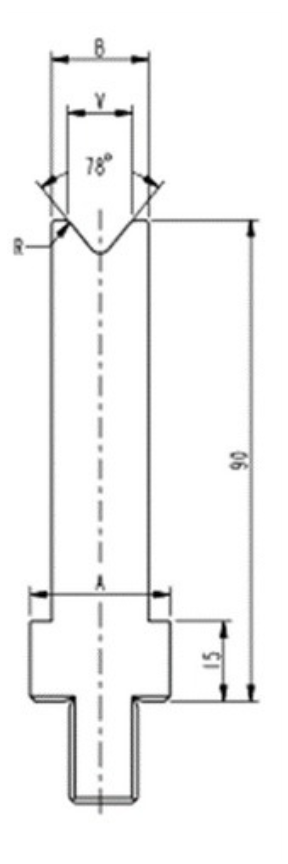

Matrijzen met een opening van 78°: Deze matrijzen bieden de mogelijkheid om te plooien tot een maximale hoek van 78°, ideaal voor standaard en zwaardere plooitoepassingen.

Voorkeuren

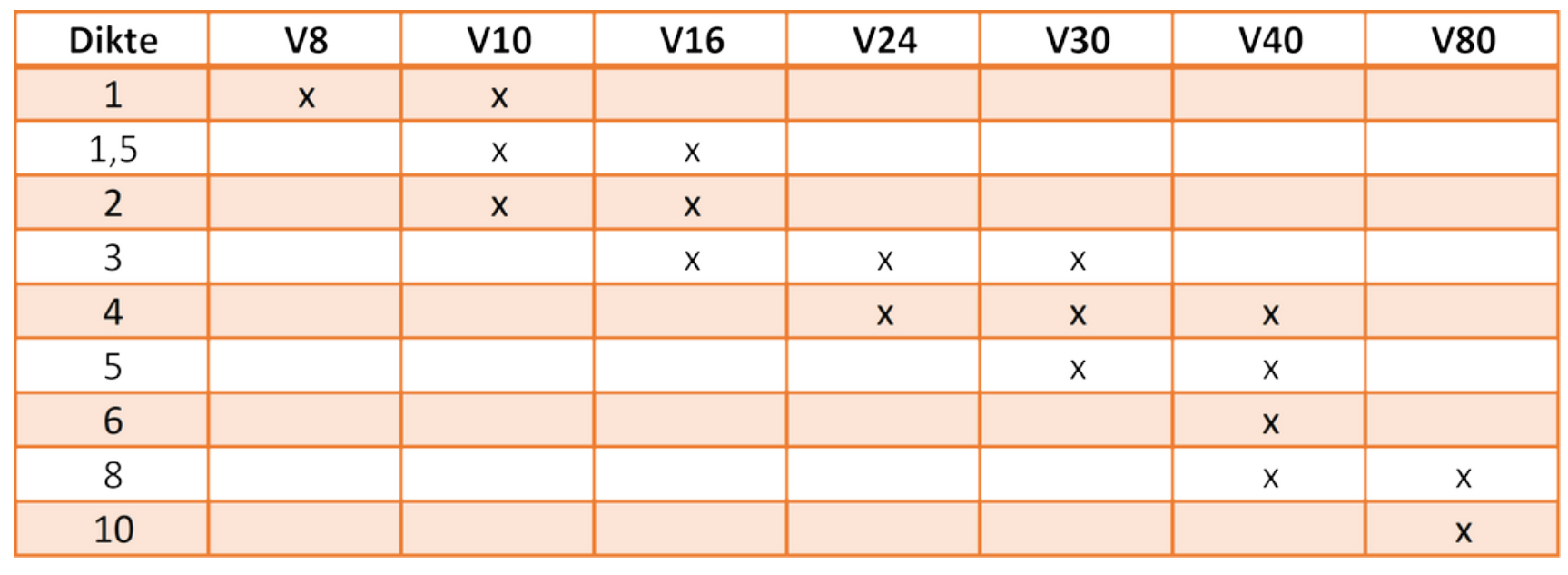

Tabel voor plooien en positioneren van gaten.

Voor een snel en eenvoudig overzicht van welke matrijs het meest geschikt is voor een bepaalde plaatdikte, hebben we onderstaande tabel samengesteld. Dit overzicht helpt u de juiste keuze te maken.

Daarnaast geeft de tabel ook aan hoe dicht een gat bij een plooi geplaatst kan worden zonder vervorming, evenals de minimale plooi die we kunnen uitvoeren en de afstand tussen twee plooien. Dit zorgt ervoor dat uw projectennauwkeurig en probleemloos worden uitgevoerd.

Bronvermelding: LVD Group
